概述
　　ZQ—Y/3電阻應變式壓力傳感器采用平膜片彈性體結構為敏感元件、高精度電阻應變花為轉換元件，具有結構簡單，過載能力強、精度高、性能穩定等特點。廣泛用于各系統中作靜、動態壓力測量及控制。
　　特點
　　高精度、高穩定性、高可靠性
　　使用壽命長
　　結構精巧、環境適應性強
　　安裝方便
　　隔離防爆（可選）
　　主要技術指標
　　非線性誤差           ≤±0.1%F.S       ≤±0.3%F.S
　　滯后誤差              ≤0.1%F.S          ≤±0.3%F.S
　　重復性誤差           ≤±0.05%F.S     ≤±0.15%F.S
　　溫度零點漂移        0.005%F.S /℃
　　輸出靈敏度：        1~1.5mV/V
　　輸出阻抗及橋壓     350Ω/10VDC、1000Ω/24VDC
　　絕緣電阻：           ≥2000MΩ
　　工作環境溫度        -25℃~+55℃　　
　　過載壓力              200%F.S
　　系列規格              0.6Mpa  1Mpa  1.5Mpa  2Mpa
　　　　　　              2.5Mpa  3Mpa  3.5Mpa  5Mpa  7Mpa  8Mpa
　　　　　　              10Mpa  15Mpa  20Mpa  25Mpa  30Mpa
　　　　　　              35Mpa    40Mpa   50Mpa   60Mpa
　　結構特性
　　膜片材料        優質合金結構鋼或不銹鋼
　　接頭材料        1Cr18Ni9Ti
　　外殼材料        1Cr18Ni9Ti
　　連接螺紋        M20×1.5、M18×1.5、M12× 1  M10×1    根據用戶要求定做不同規格連螺紋。
　　引線方式        電纜線（標準長度1m）  航空插頭  座 CX16Z5FG1、X12K5P

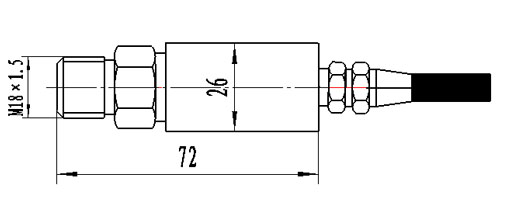

　　外形尺寸圖
